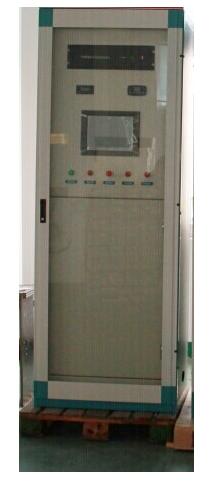

1．概述

蓄電池組在線監測系統的主要功能是對蓄電池組的蓄電池提供監測和維護，提早發現并及時告警落后蓄電池，提高直流系統的安全性能。本產品主要應用于發電廠、變電站或其他行業中的直流屏蓄電池組的電池監視。本監測儀提供對單體蓄電池和蓄電池組的多種狀態監測的報警設定，對單體蓄電池和蓄電池組在各種條件下的狀態實時監控，并提供報警指示，干接點報警輸出，在主站端提供強大的上位機監控軟件，實時與PC機交換數據，實現遙測，遙控等遠程服務功能。使用本監測儀可以使直流屏的蓄電池狀態得以實時監測，能夠及時發現失效電池，以保證直流屏的安全運行，提高系統的可靠性和自動化程度，可大大減少試驗過程中繁瑣的人工測量、手工記錄等操作。本裝置采用高速32位處理器，對采樣信號進行即時分析和處理，檢測準確、靈敏，能實時顯示直流系統電壓。人機界面采用嵌入式工控一體化方案，12.1寸TFT觸摸式LCD，使得操作界面更加直觀,友好。

2. 功能及技術特點

2.1測量功能

 提供最多2組120節單體電池檢測；

 提供最多2組120節單體內阻檢測；

提供2組電池總電壓測量；

 提供2路環境溫度監測；

 提供2路電流監測；

 提供2路穩壓檢測（可選）；

 提供2路穩流檢測（可選）；

 提供2路紋波檢測（可選）。

2.2通訊功能

 配有標準RS-232和RS485接口，LAN以太網接口，方便接入電站自動化系統，能夠滿足電廠自動化和電力系統無人變電站的要求。

2.3實時監控功能及界面介紹

2.3.1監控主界面

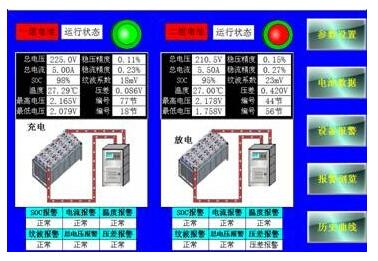

 圖1 監控主界面

本界面同時提供2組蓄電池組的監控狀態及相應數據顯示。運行狀態指示當前蓄電池組的告警狀態，紅色為告警，綠色為無告警，灰色為當前蓄電池組未上線。在本界面，用戶可以方便對所監控的蓄電池組的運行狀態，告警信息做一直觀了解。

2.3.2 參數設置界面

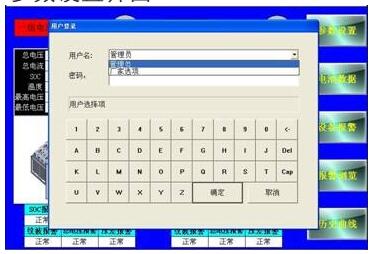

                圖2 參數設置界面-密碼輸入

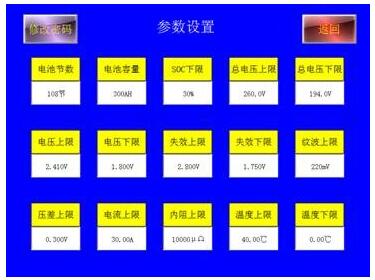

               圖3 參數設置界面

點擊監控主界面中“參數設置”按鈕，會跳出圖2界面，用戶名：管理員，原始密碼：ADMIN,即可進入?yún)?shù)設置界面。各種參數報警設置在本界面完成?！胺祷亍?，返回到主界面。

本產品提供用戶密碼修改的權限，點擊圖3參數設置界面的左上角，即可對用戶密碼進行修改，下次登錄要使用新密碼登錄。

請務必記住修改后的密碼，因為密碼直接存儲在掉電不丟失的存儲器里。

參數設置范圍：（表1）
