1.技術特點

?    采用集散式監控系統，模塊式設計；

?  人機交互界面采用大尺寸工業觸摸屏，實現全中文化顯示，在全程測量監控過程中，提供各種菜單，信息提示等，真正實現人機對話操作；

?  通過顯示屏設置系統參數及報警參數，系統維護簡單有效；

?  系統參數及數據具有掉電保護功能，保證掉電后，參數及數據的保護；

?  對蓄電池單體電壓，內阻，蓄電池組壓，電流精細化管理，提高蓄電池性能；

?  自動對蓄電池組中各單體電池在線均衡調節控制，讓每節蓄電池端電壓、容量及內阻處于均衡值，防止單體電池過、欠充電；

?  后臺通訊接口可選擇RJ45或是RS485；

?  提供2組最多112節單體電池檢測，具有過壓，欠壓，差壓報警功能；

?  提供2組最多112節單體內阻檢測，具有周期設定和手動測試功能；

?  提供2組電池總電壓測量，具有超壓，欠壓報警功能；

?  提供2路環境溫度監測，具有超溫報警功能；

?  提供2路電流監測；

?  供電電壓：AC220V/50Hz，DC220V/DC110，其他電壓可以定制，訂貨前說明。

2.技術參數

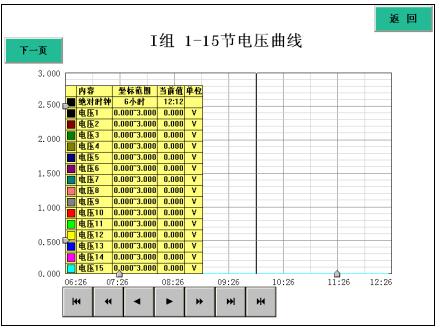

 2.1顯示方式：7英尺 高亮度TFT液晶顯示屏（分辨率800×600），四線電阻式觸摸屏（分辨率1024×1024）

 2.2測量范圍：

2.2.1可同時監測2組蓄電池組，每組蓄電池組最多112節蓄電池；

2.2.2 可同時測量2組蓄電池組端電壓，蓄電池電流；

2.2.3 最多可測試2組環境溫度顯示；

2.2.4 測量蓄電池內阻，提供內阻在線測試功能，手動/自動測試可設置；

2.3電壓測量分辨率：0.001V    誤差：±0.2%（單體2V）

 2.4電壓測量范圍：1.200V-2.800V（2V） 8.000-16.000V(12V)

 2.5電流測量分辨率：0.1A     誤差：±1%

 2.6充電電流測量范圍：0-100A（特殊規格可以定制）

2.7放電負載規格：220V,10A-50A（特殊規格可以定制）

2.8放電電流測量分辨率：0.1A, 誤差：±1%

 2.9內阻測量一致性：≤5%

 2.10溫度誤差: ≤±1℃

2.11監測報警內容：

A、  單體電壓超壓，欠壓報警

B、  整組電壓超壓，欠壓報警

C、  環境溫度超上限，下限報警

D、  電壓差上限報警

E、  充電電流上限報警

F、  模塊通信異常報警

G、  其他自動化設備遙信報警

2.12溫度測量范圍：-10℃ - +60℃

 2.13通訊接口：標準RS485

 2.14 數據導出方式：U盤，通過顯示屏的USB1導出

 2.15后臺通信速率：9600，4800,2400 通信格式：1,8，N

 2.16主機電源輸入：AC220V±20% /DC120V~340V   電壓采集模塊電源輸入：DC20~28V

 2.17整機功耗<30W

2.18測量校準方式：屏幕系數校準方式

2.19工作溫度：0-40℃

2.20工作濕度：20-90%RH

2.21安裝方式：柜體嵌入式安裝/模塊安裝
