SF6氣體泄漏報警監測系統（紅外二合一）
專利號：ZL202120527003.6 軟件著作權號：2011SR030456
專利號：ZL202120538304.9 ZL201922307975.X 軟件著作權號：2015SR194297
一、 系統研制的依據
本系統滿足以下規定、法規和標準：
DL 408-91 電業安全工作規程（發電廠和變電所電氣部分）。
DL/T 639-2016 六氟化硫電氣設備運行、試驗及檢修人員安全防護導則。
GB/T 8905-2012 六氟化硫電氣設備中氣體管理和檢測導則。
GB 26860-2011 電力安全工作規程（發電廠和變電站電氣部分）。
DL/T 1555-2016 六氟化硫氣體泄漏在線監測報警裝置運行維護導則。
JBT 10893-2008 高壓組合電器配電室六氟化硫環境監測系統。

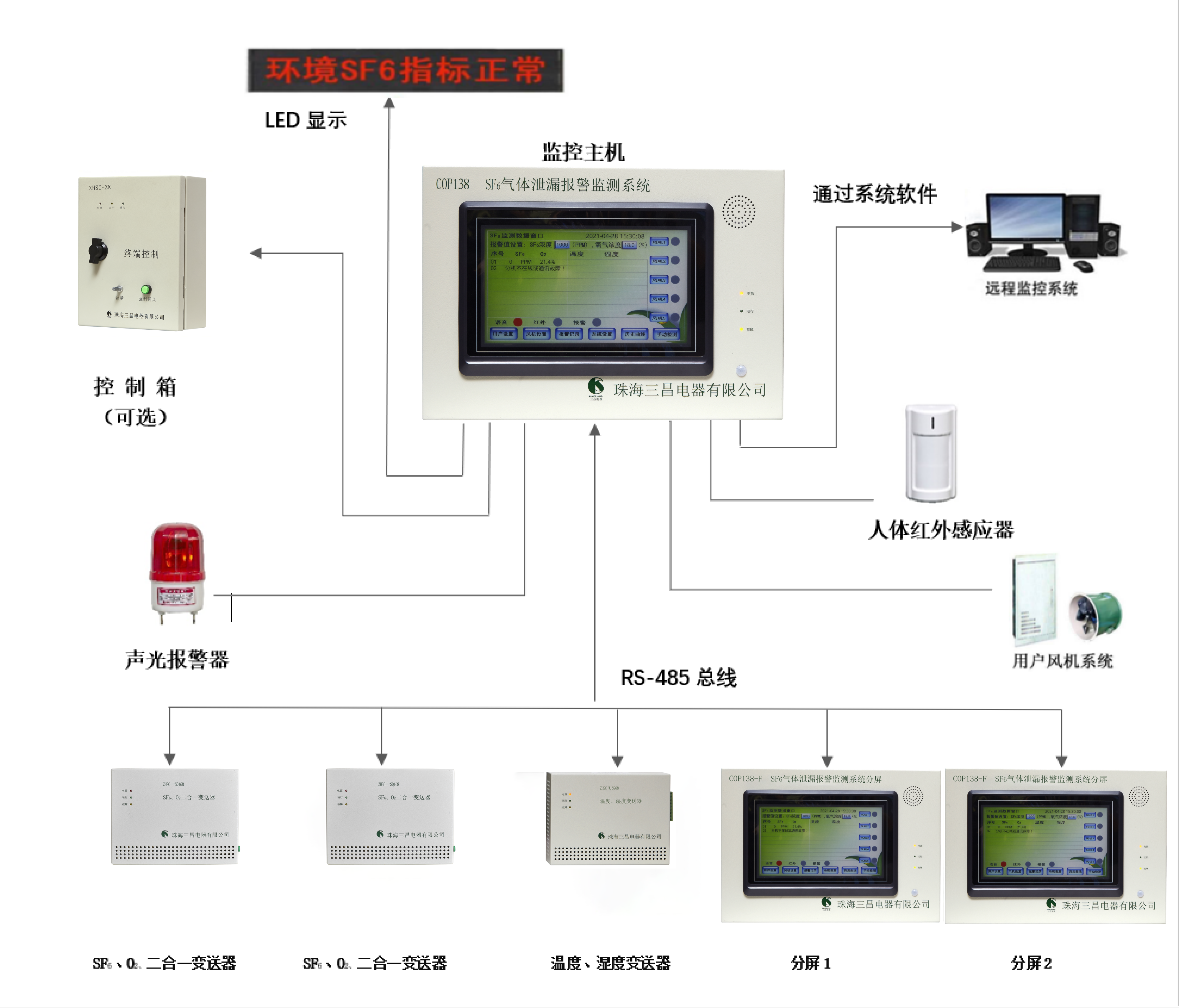

二、系統結構圖及各部件介紹
整個系統主要由5部分組成，主機，SF6、O2二合一變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），溫度、濕度變送器，輔助設備（人體紅感應器，聲、光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件、系統分屏）。
三、產品功能
主機：針對安裝在變電站SF6組合電器設備室內環境中SF6絕緣氣體泄漏智能型監測報警裝置，主要應用在10KV、35kVSF6開關室及110kV、500KV、800KV及以上GIS室，對SF6組合電器設備室環境中SF6氣體濃度和空氣中含氧量進行在線監測。當SF6濃度超標、O2含量低會自動啟動風機，報警提示功能。
SF6、O2二合一變送器：實時監測SF6氣體、氧氣并將實時數據傳送到主機。
溫度、濕度變送器：現場溫度、濕度的實時監測，并將實時數據傳送到主機。

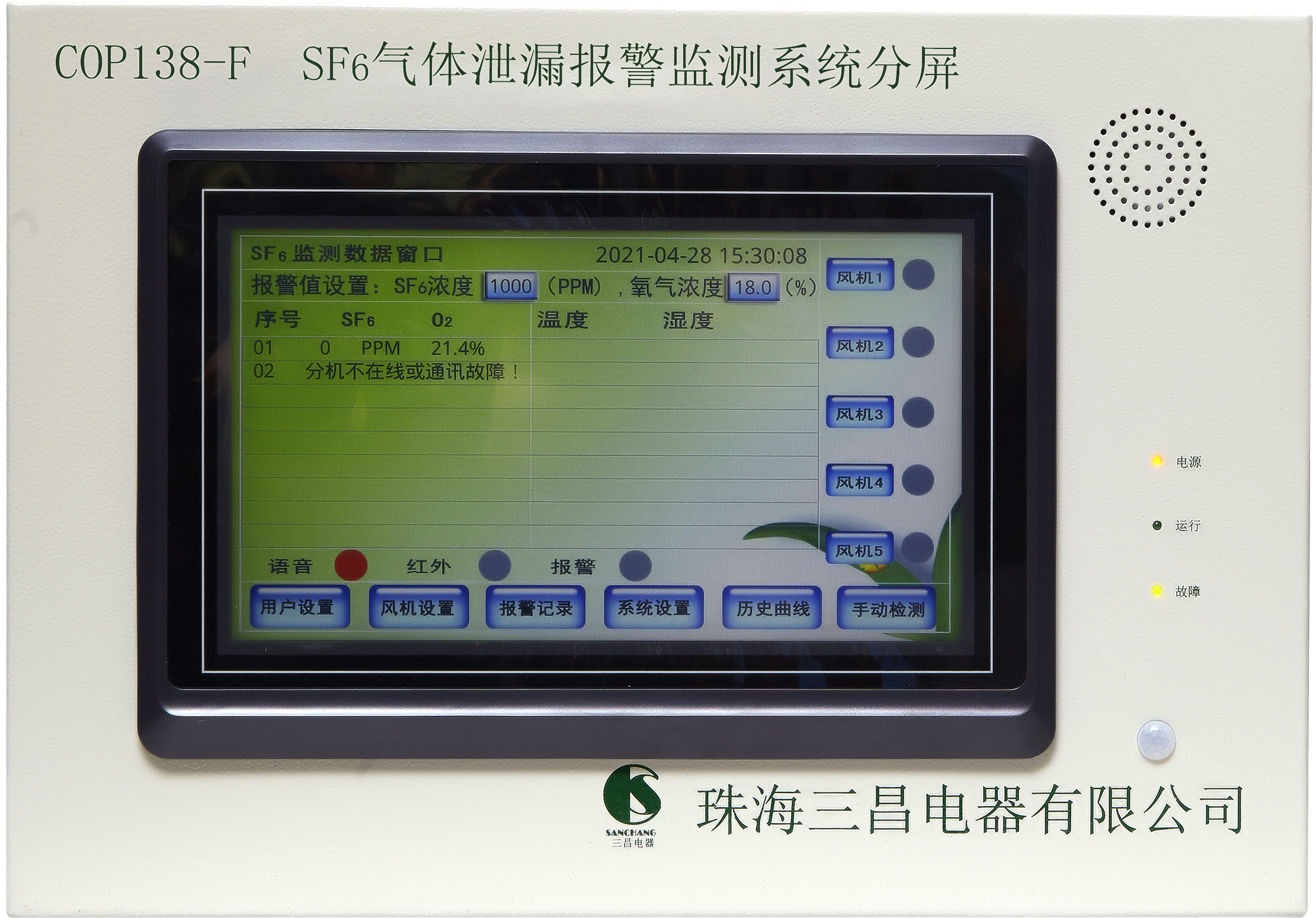

SF6氣體泄漏報警監測系統分屏：
完成數據采集、數據顯示、數據存儲、報警指示、通風控制、告警輸出、人體紅外感應等，分屏配備操作面板與顯示界面，具有靈活的人機交流功能，可以同時帶多個門同時顯示。
四、產品特點
主機：
1） 10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3） 告警語音、運行指示。
4） 循環采集、分析處理各氣體探頭的信息及數據。
5） 定時、手動、強制等通風控制。
6） 全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
7） 手動采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
8） 通訊及遠傳：主機通過RS485通信接口（MODBUS RTU協議）與上位PC機及變電站環境監控主機進行通訊。遠傳也可通過RS485通信接口(MODBUS RTU協議)向主機查閱監控數據或控制風機啟動。
9） 報警輸出方式：常開觸點（無源）；RS485通訊。
10） 采集器連接最大數量：不限（可根據用戶需求調整）。
SF6、O2二合一變送器：
1）先進的微處理器技術，帶LED指示燈和蜂鳴器。
2）內置1個紅外原理SF6氣體傳感器，1個O2傳感器，穩定性好，精度高。檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。
3） 紅外原理SF6氣體傳感器實時采集數據。
4） 實時采集O2數據。
5）實時顯示各種采集數據。
6）標準MODBUS（RTU）通訊協議；RS485通信接口。
7） 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
8）數字量輸出，總線設計，組網靈活，兼容性強。
9）提供協議開發包和二次開發，支持與其他系統平臺兼容。
10）尺寸：190(長)×142.5(高)×49(厚)（mm）3；重量0.9kg。
11）安裝方式：離地面10公分，支架或磁鐵固定在SF6氣體易漏部位低位區。
溫度、濕度變送器：
1）先進的微處理器技術，LED指示燈和蜂鳴器。
2）集溫度、濕度檢測變送器，檢測環境中溫度和相對濕度，采集數據直接傳送至系統主機進行顯示、分析、處理。
3）實時采集溫度數據。
4）實時采集濕度數據。
5）標準MODBUS（RTU）通訊協議，RS485通信接口。
6）防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
7）數字量輸出，總線設計，組網靈活，兼容性強。
8）提供協議開發包和二次開發，支持與其他系統平臺兼容。
9）尺寸：190(長)×142.5(高)×49(厚)（mm）3；重量0.9kg。
10）安裝方式：離地面10公分，支架或磁鐵固定。
SF6氣體泄漏報警監測系統分屏：
1）10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3）告警語音、運行指示。
4）循環采集、分析處理各氣體探頭的信息及數據。
5）定時、手動、強制等通風控制。
6）全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫度、濕度數據。
7）報警輸出方式：常開觸點（無源）。
8）采集器連接最大數量：不限（可根據用戶需求調整）。
9）外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
10）安裝方式：壁掛式。
六、主要技術指標
1)SF6氣體檢測范圍：0~3000ppm；誤差：±5%。
2)SF6氣體檢測分辨率：1ppm。
3)SF6氣體濃度報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
4)O2氣體檢測范圍：0~25%；誤差：±0.5%FS。
5)O2氣體檢測分辨率：0.1%。
6)O2氣體含量報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
7) 溫度檢測范圍：-40℃~+99℃；檢測精度：≤1℃。
8)濕度檢測范圍：0~99%RH；檢測精度：≤5%。
9)缺氧設置啟動風機值：19.6%。
10)溫度設置啟動初始值，根據環境實況定。
11)人體紅外感應范圍：<5米；110°度角。
12)采集取樣點數值：可擴展。
13)工作電源：AC 180V～265V。
14)報警輸出點電流：AC220V；2~10A。
15)風機啟動響應時間：≤2s；強制通風每次為15min。
16)風機控制信號輸出觸點電流：AC220V；16A。
17) 風機啟動器電流：據實際風機容量配。
18) 主要設備功率消耗：主機≤25W；變送器≤5W。
19)抗電強度（外殼金屬部分與電源之間）>2000V。
20)絕緣性能（外殼金屬部分與電源之間）>10MΩ。
21)風機控制接觸器觸點功率 AC220V/20A。
22)EMC特性：符合IEC1000－4標準。
23)通訊：
接口：RS-485接口。
規約：標準通信協議、modbusRTU協議、IEC61850協議或其他通訊協議。
波特率：9600BPS（出廠設定）。
七、 環境要求
1) 溫度：-40℃~+99℃。
2) 環境濕度：0%~99%。
3) 大氣壓力：60~106Kpa。
4) 海拔：4000米以下。
