COP138型SF6氣體泄漏報警監測系統（紅外原理）四合一
專利號：ZL202120527003.6 軟件著作權號：2011SR030456
專利號：ZL202120538304.9 ZL201922307975.X 軟件著作權號：2015SR194297
一、系統研制的依據
本系統滿足以下規定、法規和標準：
DL 408-91 電業安全工作規程（發電廠和變電所電氣部分）。
DL/T 639-2016 六氟化硫電氣設備運行、試驗及檢修人員安全防護導則。
GB/T 8905-2012 六氟化硫電氣設備中氣體管理和檢測導則。
GB 26860-2011 電力安全工作規程（發電廠和變電站電氣部分）。
DL/T 1555-2016 六氟化硫氣體泄漏在線監測報警裝置運行維護導則。
JBT 10893-2008 高壓組合電器配電室六氟化硫環境監測系統。
COP138 SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用
高穩定的O2傳感器和紅外原理SF6氣體傳感器，用于連續檢測環境空氣中O2氣體含量
和SF6氣體含量，專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。
本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。

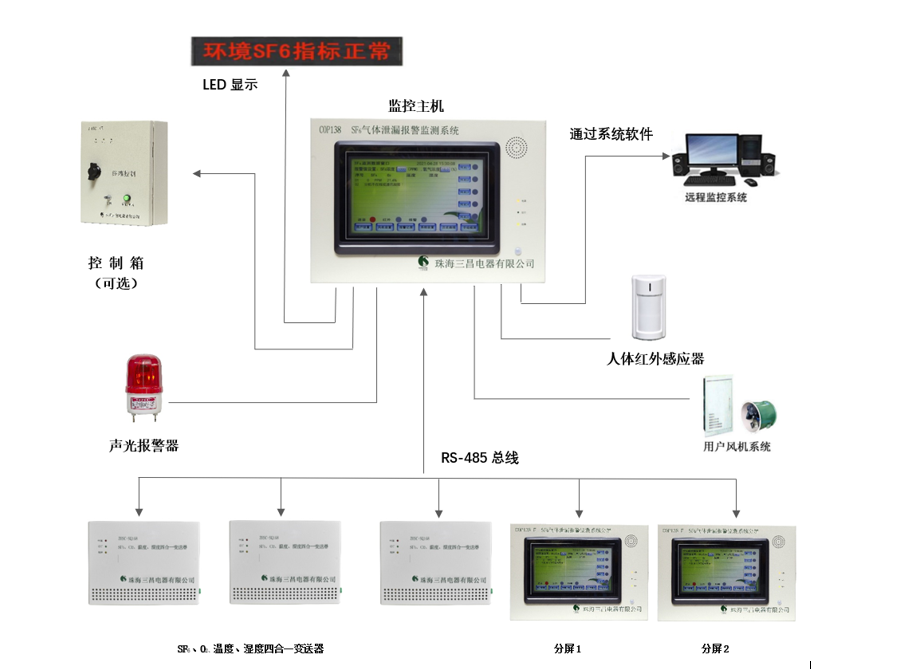

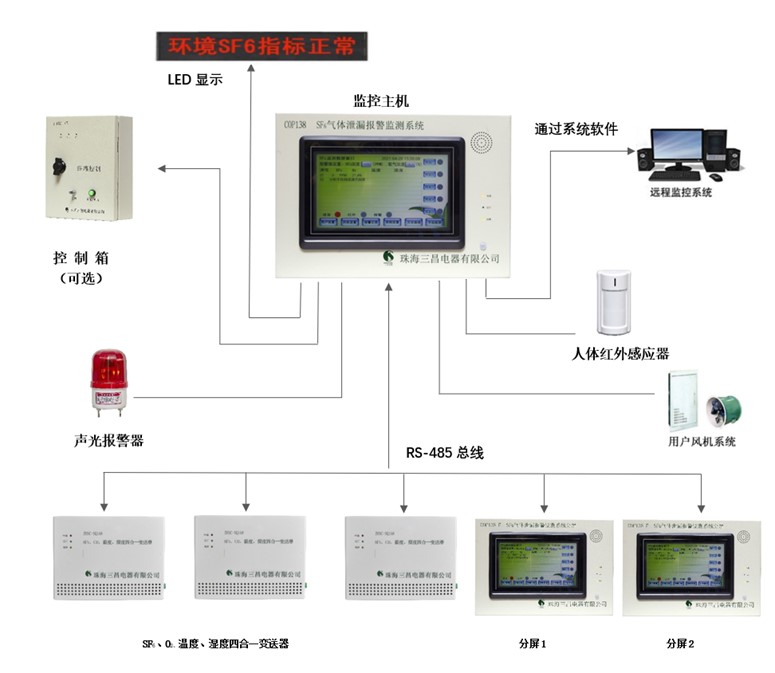

系統結構圖及各部件介紹
二、主要技術指標
1) SF6氣體檢測范圍：0~3000ppm；誤差：±5%。
2) SF6氣體檢測分辨率：1ppm。
3) SF6氣體濃度報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
4) O2氣體檢測范圍：0~25% ；誤差：±0.5%FS。
5) O2氣體檢測分辨率：0.1%。
6) O2氣體含量報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
7) 溫度檢測范圍：-40℃ ~+99℃；檢測精度：≤1℃。
8) 濕度檢測范圍：0~99%RH；檢測精度：≤5%。
9) 缺氧設置啟動風機值：19.6%。
10) 溫度設置啟動初始值，根據環境實況定。
11) 人體紅外感應范圍：<5米；110°度角。
12) 采集取樣點數值：可擴展。
13) 工作電源：AC 180V～265V。
14) 報警輸出點電流：AC220V；2~10A。
15) 風機啟動響應時間：≤2s；強制通風每次為15min。
16) 風機控制信號輸出觸點電流：AC220V；16A。
17) 風機啟動器電流：據實際風機容量配。
18) 主要設備功率消耗：主機≤25W；四合一變送器≤5W。
19) 抗電強度（外殼金屬部分與電源之間）>2000V。
20) 絕緣性能（外殼金屬部分與電源之間）>10MΩ。
21) 風機控制接觸器觸點功率AC220V/20A。
22) EMC特性：符合IEC1000－4標準。
23) 通訊：
接口：RS-485接口。
規約：標準通信協議、modbus RTU協議、IEC61850協議或其他通訊協議。
波特率：9600BPS（出廠設定）。
三、 環境要求
1) 溫度：-40℃~+99℃。
2) 環境濕度：0%~99%。
3) 大氣壓力：60~106Kpa。
4) 海拔：4000米以下。
四、 主要部件功能
4.1 SF6氣體泄漏報警監測系統主機（型號：COP138）
功能：完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據
上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
系統主要功能特點：
1） 10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3） 告警語音、運行指示。
4） 循環采集、分析處理各氣體探頭的信息及數據。
5） 定時、手動、強制等通風控制。
6） 全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
7） 手動采集SF6氣體濃度數據、O2氣體濃度數據、溫濕度數據。
8） 通訊及遠傳：主機通過RS485通信接口（MODBUS RTU協議）與上位PC機及變電站環境監控主機
進行通訊。遠傳也可通過RS485通信接口(MODBUS RTU協議)向主機查閱監控?cái)?shù)據或控制風機啟動。
9） 報警輸出方式：常開觸點（無源）；RS485通訊。
10） 采集器連接最大數量：不限（可根據用戶需求調整）。
11） 外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
12） 安裝方式：壁掛式。

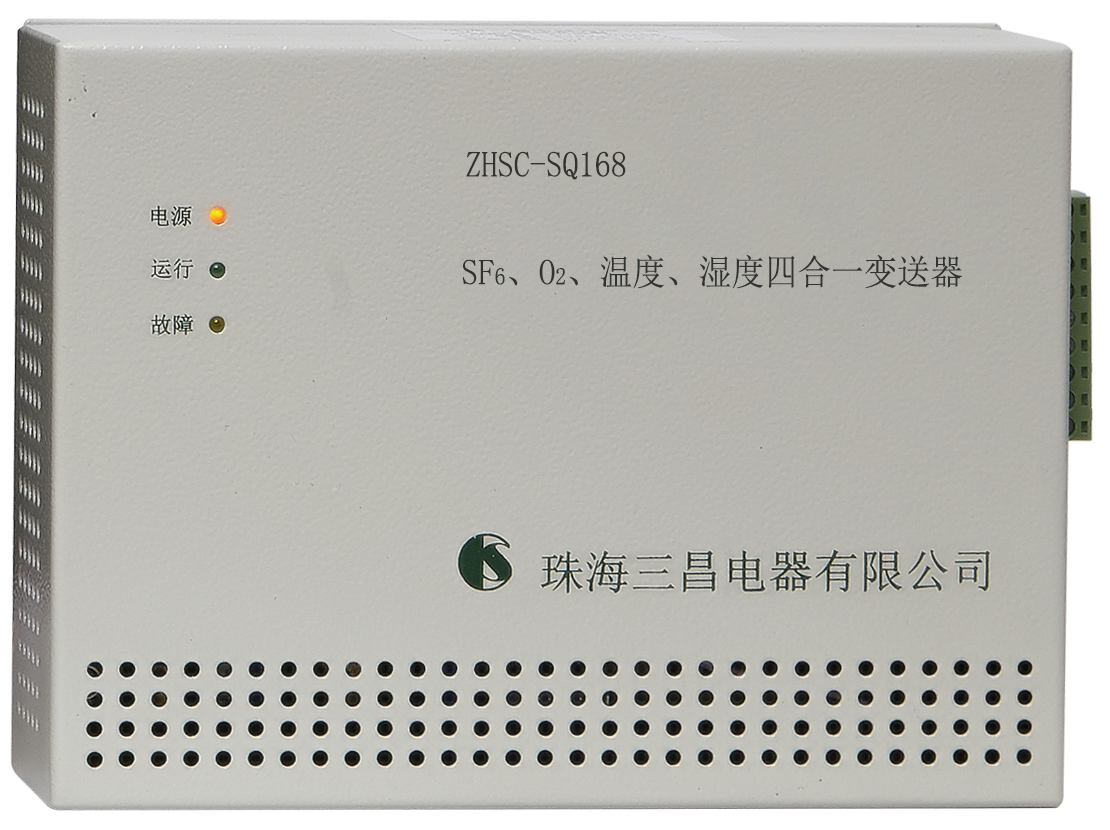

4.2 SF6、O2、溫度、濕度四合一變送器（型號：ZHSC-SQ168）
功能：實時監測SF6氣體、氧氣、溫度、濕度，并將實時數據傳送到主機。
4.3產品特性：
1） 先進的微處理器技術，帶LED指示燈和蜂鳴器。
2） 內置1個紅外原理SF6氣體傳感器，1個O2傳感器，溫度、濕度變送器各1個，穩定性好，精度高。
檢測環境中SF6氣體和氧氣含量，采集數據直接傳送至系統主機進行顯示、分析、處理。
3） 紅外原理SF6氣體傳感器實時采集數據。
4） 實時采集O2數據。
5） 實時采集溫度數據。
6） 實時采集濕度數據。
7） 實時顯示各種采集數據。
8） 標準MODBUS（RTU）通訊協議；RS485通信接口。
9） 防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
10） 數字量輸出，總線設計，組網靈活，兼容性強。
11） 提供協議開發包和二次開發，支持與其他系統平臺兼容。
12） 尺寸：190(長)×142.5(高)×49(厚)（mm）3；重量0.9kg。
13） 安裝方式：離地面10公分，支架或磁鐵固定在SF6氣體易漏部位低位區。
2.3 聲、光警示燈（型號：LTE-1101J）
產品特性：
1） 告警時，聲、光同時作用。
2） 尺寸：160(高)×90（直徑）（mm）3。
3） 安裝方式：壁掛式。
4.4 人體紅外感應器（型號：SK-182）
產品特性：
1） 當人體接近感應范圍時，主機發出和諧提示語音。
2） 尺寸：65(長)×120(高)×50(厚)（mm）3。
3） 安裝方式：壁掛式。
4.5 SF6氣體泄漏報警監測系統分屏（型號：COP138-F）
功能：完成數據采集、數據顯示、數據存儲、報警指示、通風控制、告警輸出、
人體紅外感應等，分屏配備操作面板與顯示界面，具有靈活的人機交流功能，可以同時帶多個門同時顯示。
系統分屏主要功能特點：
1） 10.1寸LCD彩色觸摸屏展示數據。
2） 存儲和查詢告警及歷史數據。
3） 告警語音、運行指示。
4） 循環采集、分析處理各氣體探頭的信息及數據。
5）定時、手動、強制等通風控制。
6）全自動實時采集SF6氣體濃度數據、O2氣體濃度數據、溫度、濕度數據。
7） 報警輸出方式：常開觸點（無源）。
8） 采集器連接最大數量：不限（可根據用戶需求調整）。
9） 外型尺寸：400(長)×280(高)×61(厚)（mm）3；重量3.2kg。
10） 安裝方式：壁掛式。
