1. 系統介紹
CTGJ-S-W 避雷器在線監測裝置實現金屬氧化鋅避雷器絕緣性能的監測，避雷器在線監測需要CTGJ-S-M和CTGJ-S兩種裝置：
CTGJ-S-M用于采集1組避雷器的3相泄漏電流；
CTGJ-S用于采集避雷器所在母線PT的3相電壓。

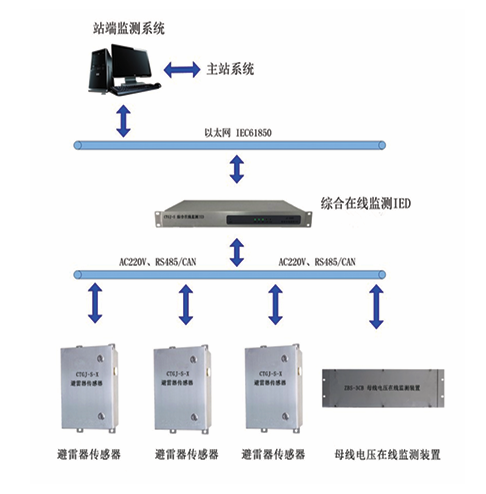

CTGJ-S-W避雷器在線監測主IED和狀態監測綜合服務器，一起構成避雷器在線監測系統，系統組成如圖1.1所示。避雷器在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求，并采用獨有的專家診斷系統對采集的數據進行科學分析診斷，便于及時方便地了解并掌握變電設備的健康狀態。
通過實時監測避雷器的全電流、阻性電流、容性電流以及阻容比，通過對監測到的數據進行分析、擬合處理，并結合現場工況，可及時地發現避雷器由污穢或內部受潮引起的瓷套泄漏電流或絕緣桿泄漏電流增大等問題，以避免事故的發生。
2. 技術特點
l 采用高精度有源傳感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；
l 采用動態相量補償算法，實現高精度測量信號分析；
l 采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”；
l 采用分布式測量結構，即就地測量、數字傳輸；
l 可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。
3. 技術指標
本裝置技術參數完全滿足或優于以下國家、企業標準和規定：
l Q／GDW 534-2010《變電設備在線監測系統技術導則》
l Q／GDW 535-2010《變電設備在線監測系統裝置通用技術規范》
l Q／GDW 410-2010《高壓設備智能化技術導則》
l Q／GDW 383-2009《智能變電站技術導則》
l 國家電網公司《高壓開關設備智能化技術條件》
l 《IEC61850國際標準工程化實施技術規范》
l 南方電網公司《變電設備在線監測裝置通用技術規范》
l 耐壓：2.0KV/min無擊穿和閃絡
l 絕緣電阻符合IEC255-5標準
l 耐壓符合IEC255-5標準
l 脈沖電壓測試符合IEC255-5標準
l 濕熱性能符合IEC68-2-38標準
l 共模符合IEC255-22-1標準
l 差模符合IEC255-22-1標準
l 靜電放電符合IEC255-22-2標準
l 電磁場輻射干擾符合IEC255-22-3標準
l 快速瞬變干擾符合IEC255-22-4標準
3.1工作環境
l 工作電壓：交流 220V±10%,50Hz
l 功 耗：額定電壓下＜5W
l 環境溫度
戶內系統： -10℃ ～ +55℃
戶外系統： -40℃ ～ +70℃
l 工作環境濕度： ≤95％
3.2 監測參數指標
? 測量電流范圍： 0.05mA～650mA，測量精度±1%
? 母線電壓測量范圍：35kV～1000kV, 測量精度0.5%
? 諧波電壓測量范圍：3、5、7、9次，測量精度±2%
? 系統頻率測量范圍：45～65Hz，測量精度±0.001Hz
? 溫度：-20℃～80℃，±1%
? 濕度：0～100%RH，±1%
3.3系統最大容量
就地模塊：64組避雷器檢測裝置單元
3.4 監測周期
出廠設置：1 小時
最短周期：5 分鐘
3.5 數據通訊
CAN網結構，網絡速率為：＜500Kbps
RS485結構，網絡速率為： ≤9600bps
3.6 數據生存周期
生存周期為2年。
3.7 平均無故障時間
系統的平均無故障工作時間（MTBF）：
戶內：大于5×104小時。
戶外：大于3×104小時。
4、主要功能
●采集避雷器裝置的泄漏電流及參考電壓，計算避雷器泄漏電流基波及 3、 5、7、9 次諧波，統計雷擊次數及雷擊時間等。
●采集 PT 單元母線電壓及參考電壓，計算母線電壓基波及 3、5、7、9 次 諧波。
● CAN 或 485 網絡通信
●每個裝置都具備實時時鐘的功能。
●采用高精度溫濕度傳感器，可以實時采集裝置內部溫濕度。
● IEC61850 通信
CTGJ-SB 裝置采用模塊化設計，每個裝置分別采樣避雷器的 ABC 三
相電流 或同時采集母線 ABC 三相電壓，同時還采集公用電源 220V 的幅值和相位，為采 集控制單元提供計算對比數據。每個避雷器在線監測裝置都具備 CAN 或 485 通信 功能，裝置之間通過總線互聯。
5、測量原理
避雷器在線監測系統計算阻性電流時需要獲得避雷器泄漏電流與避雷器所 在母線電壓的相位差。獲得精確相位差是阻性電流計算精度的重要保證?？紤]到 泄漏電流與母線電壓在不同裝置中實現，且裝置安裝位置可能間隔較遠，本裝置 采用市電同步法解決不同裝置之間同步采樣的問題，以獲得精確的相位差。
