SC-COP138-B 型SF6多功能監測裝置
一、 系統研制的依據
本系統滿足以下規定、法規和標準：
※ DL 408-91 電業安全工作規程（發電廠和變電所電氣部分）
※ DL/T 639-2016 六氟化硫電氣設備運行、試驗及檢修人員安全防護導則
※ GB/T 8905-2012 六氟化硫電氣設備中氣體管理和檢測導則
※ GB 26860-2011 電力安全工作規程（發電廠和變電站電氣部分）
※ DL/T 1555-2016 六氟化硫氣體泄漏在線監測報警裝置運行維護導則
※ JBT 10893-2008 高壓組合電器配電室六氟化硫環境監測系統
二、系統簡介
多功能監測裝置，是根據當前電力系統強調安全生產的形勢，采用 進口高穩定的O2氣體傳感器、紅外原理SF6氣體傳感器和高精度溫、濕度傳感器，用于連續檢測、顯示環境空氣中O2氣體含量和SF6氣體含量，實時檢測顯示當時溫度、濕度值，通過Modbus通信協議實現第三方遠程自控平臺通信。產品可以和報警器組合成為獨立監測報警單元，實時監測本間隔區域內的參數并報警提示。專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。
本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。

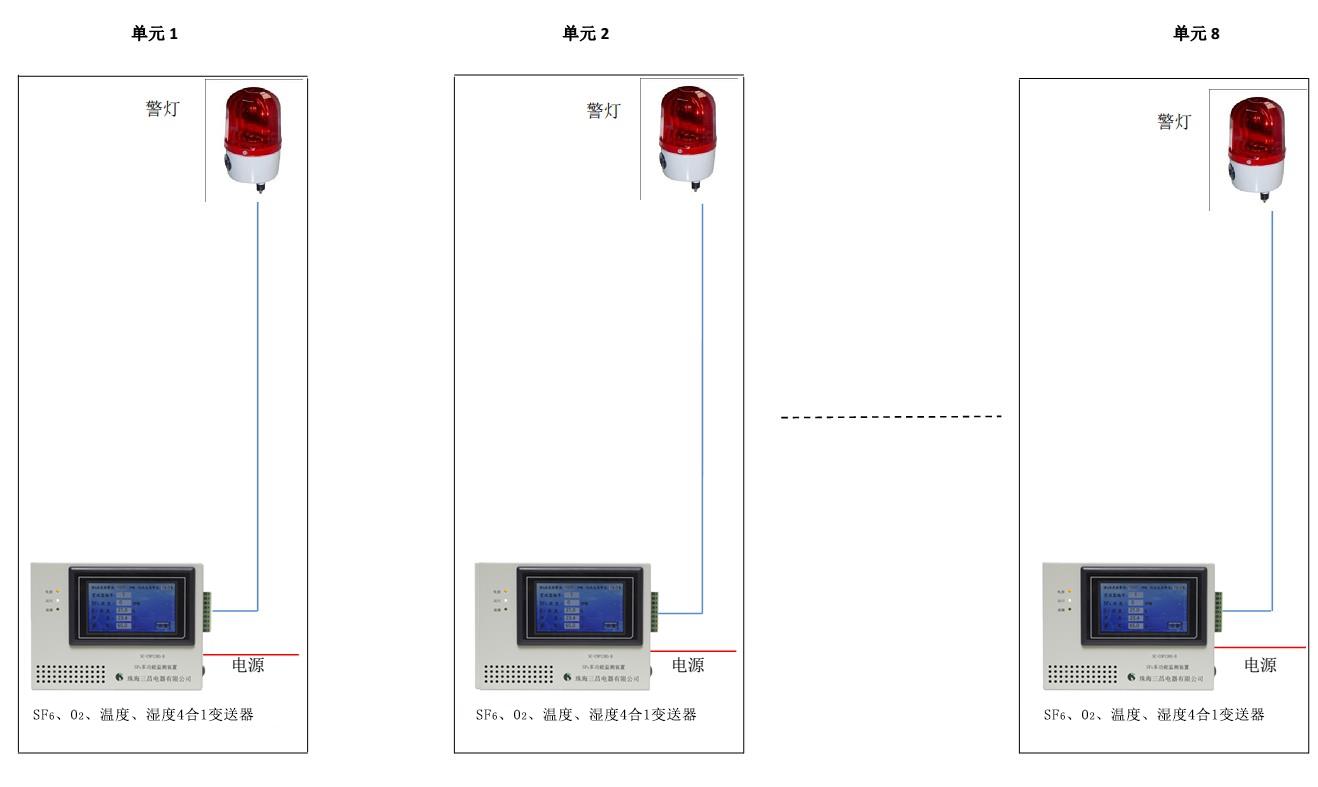

三、系統結構圖及各部件介紹
整個系統主要由2部分組成，多功能監測裝置（具體數量根據實際使用開關室的開關數量或空間大小而定），輔助設備（聲光報警器）。
※多功能監測裝置：用于連續檢測環境空氣中O2氣體含量、SF6氣體含量、溫度和濕度。數字量輸出，總線設計，組網靈活，兼容性強。一般安裝在SF6開關間隔下方，距離100mm明顯處，可通過壁掛、磁鐵吸附、專用支架固定，工作電源AC220V。
※ 聲、光報警器：當變送器判斷環境中SF6氣體含量超標或缺氧時，接收?qǐng)?bào)警信號發出聲、光報警。一般安裝距地2.5m上合適位置，工作電源AC220V。
四、系統功能
1）SF6氣體含量檢測和顯示功能：
各變送器連續檢測顯示GIS室內各監測點處SF6氣體含量。當SF6氣體含量超過設定報警值（出廠默認值1000ppm）時，報警并實時顯示報警值（如1000ppm），否則顯示實際值（如0ppm）。
2）O2氣體含量檢測和顯示功能：
各變送器連續檢測顯示GIS室內各監測點處的O2氣體含量。當O2氣體含量低于設定報警值（出廠默認值18%）時，報警并實時顯示報警值（如17.3%），否則顯示實際值（如21.5%）。
3）SF6和O2氣體含量控制自動啟停報警功能：
當GIS室內環境中SF6氣體含量超標（≥1000ppm）或O2氣體含量低于（≤18.0%）時，報警器動作提示。
4）溫度、濕度檢測和顯示功能：
各變送器連續檢測并由主機讀取和顯示GIS室內溫、濕度值。
5）系統自檢、自恢復功能：
當系統出現異常運行時，系統能自檢出故障變送器，并可進行適當?shù)淖曰謴?fù)，不影響系統正常工作。
五、主要技術指標
1) SF6氣體檢測范圍：0~3000ppm誤差：±5%。
2) SF6氣體檢測分辨率：1ppm。
3) SF6氣體濃度報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
4) O2氣體檢測范圍：0~25%；誤差：±0.5%FS
5) O2氣體檢測分辨率：0.1%。
6) O2氣體含量報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
7) 溫度檢測范圍：-40℃ ~99℃，檢測精度：≤1℃。
8) 濕度檢測范圍：0~99%RH；檢測精度：≤5%。
9) 采集取樣點數值：可擴展
10) 工作電源：AC180V～265V；
11) 報警輸出點電流：AC220V2~10A
12) 主要設備功率消耗：SF6多功能監測裝置≤5W
13) 抗電強度（外殼金屬部分與電源之間）>2000V；
14) 絕緣性能（外殼金屬部分與電源之間）>10MΩ；
15) EMC特性：符合IEC1000－4標準；
16) 通訊：
接口：485接口
規約：電總標準通信協議、IEC870-5-101或其他通訊協議
波特率：9600BPS（出廠設定）
17) 主要設備外形尺寸、重量：
SF6多功能監測裝置（SF6、O2、溫度、濕度四合一變送器）：
190(長)×142.5(高)×49(厚)（mm）3，重量0.9kg
六、環境要求
1) 溫度：-40℃ ~60℃
2) 環境濕度：0%~99%
3) 大氣壓力：60~106 Kpa
4) 海拔：4000米以下
七、 主要部件功能
7.1功能
實時監測SF6氣體、氧氣、溫度、濕度。
7.2產品特性
先進的微處理器技術，帶觸摸屏、帶LED指示燈和蜂鳴器。
內置1個紅外原理SF6傳感器，1個O2傳感器、溫度、濕度傳感器各1個，穩定性好，精度高。
集SF6氣體和氧氣、溫度、濕度檢測，四合一數字量變送器，協調工作。
標準MODBUS（RTU）通訊協議，RS485通信接口。
紅外原理SF6氣體傳感器實時采集數據。
實時采集O2數據。
實時采集溫度數據。
實時采集濕度數據。
觸摸屏實時顯示各種采集數據。
7.3 SF6多功能監測裝置參數
? SF6濃度檢測范圍：0～3000ppm。
? SF6濃度檢測精度：≤ ±5%FS。
? SF6泄漏報警值：1000ppm（0~9999可人為設置）；出廠已設1000ppm，行業規定。
?氧氣濃度檢測范圍：0～25%。
?氧氣含量檢測精度：≤±0.5%F.S。
?缺氧報警值：18%（低氧地區，0~99%可調）；出廠已設18%，行業規定。
?溫度檢測范圍：-40℃ ~99℃；檢測精度：≤1℃。
?濕度檢測范圍：：0%—99%RH；檢測精度：≤5%。
?防塵防潮結構設計，免維護；網口布局合理，便于氣體流通。
?數字量輸出，總線設計，組網靈活，兼容性強。
?提供協議開發包和二次開發，支持與其他系統平臺兼容。
?尺寸：190(長)×142.5(高)×49(厚)（mm）3
?安裝方式：離地面10公分，支架或磁鐵固定

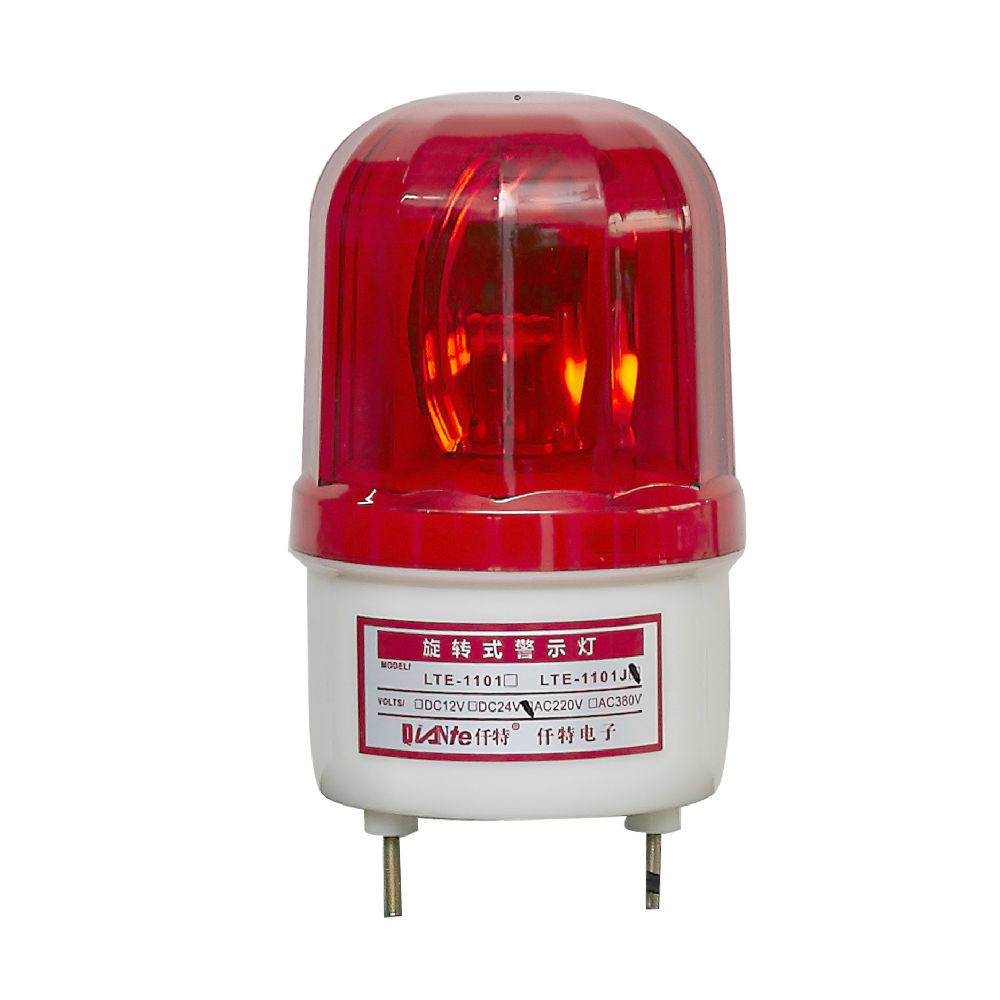

7.4 聲、光報警器（型號：LTE-1101J）
產品特性：
?告警時，聲、光同時作用
?壁掛式
?尺寸：160(高)×90（直徑）（mm）3
