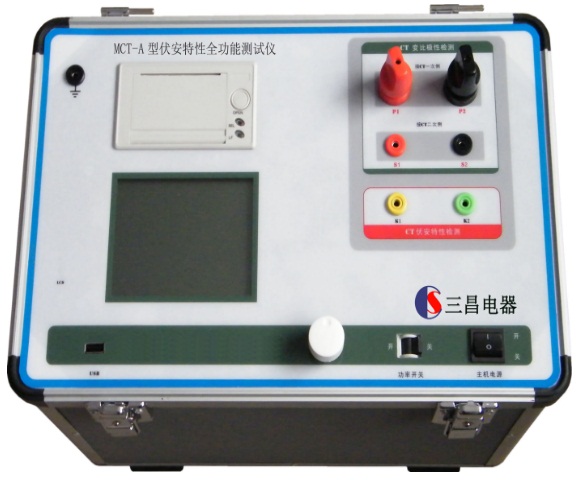

1.設計用途
設計用于對保護類、計量類CT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1208-2006
3.主要特征
? 支持檢測CT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：（見表1）
CT（保護類、計量類） |
? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線 |
? 變比測量 |
? 極性判斷 |
? 一次通流測試 |
? 交流耐壓測試 |
? 鐵心退磁 |
表1
5. 測試儀主要技術參數： （見表2）
項 目 | 參 數 |
工作電源 | AC220V±10% 、50Hz |
設備輸出 | 0～1000V（20A峰值） |
大電流輸出 | 0～600A |
勵磁測量精度 | ≤0.5%（0.2%*讀數+0.3%*量程） |
CT
變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
尺寸、重量 | 尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg |
表2
5.1．工作條件要求
1、 輸入電壓 220Vac±10%、額定頻率 50Hz；
2、 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、 參數對應的環境溫度是23℃±5℃；
4、 保證值在出廠校驗后一年內有效。
